MFC Dialog Dynamic Layout 实践

今天接触到一个 MFC Dialog 项目，对于一个 resizeable 的对话框，控件的布局一直是个棘手的问题，由于 MFC 框架较老并且为了保持向前兼容，所以一直没有提供这方面的支持，直到 VisualStudio 2015 在 MFC 中引进了 Dynamic Layout，关于 Dynamic Layout 的说明可以参见 MSDN 的 blog : MFC Dynamic Dialog Layout。

简单地说就是可以在 VisualStudio 的资源编辑器中设置控件的 Dynamic Layout 的 Moving 和 Sizing 属性实现控件的对其和按比例缩放。

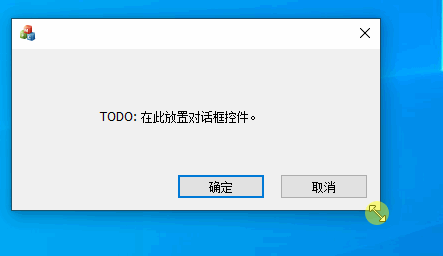

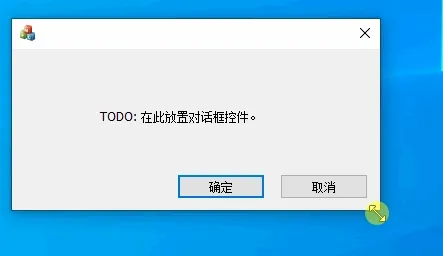

但是如果只设置控件的 Dynamic Layout 属性会出现如下问题，当窗口缩小到小于初始大小时，控件会被挤出显示范围：

通过跟踪 Dynamic Layout 功能的源代码到 wincore2.cpp 中可以看到 CMFCDynamicLayout::GetHostWndRect 的定义有：

rect.right = rect.left + max(m_MinSize.cx, rect.Width());
rect.bottom = rect.top + max(m_MinSize.cy, rect.Height());

控件的大小受到 m_MinSize 的大小的制约，这个 m_MinSize 即为对话框初始化时的大小。

现在知道了原因，那么有两个解决办法：

1. 通过 OnGetMinMaxInfo 限制对话框的大小不能小于初始大小

这样需要在对话框设计时将其缩放到最小尺寸，然后通过定义 WM_GETMINMAXINFO 消息函数确保其不会进一步缩小：

//
void CMyDlg::OnGetMinMaxInfo(MINMAXINFO * lpMMI)
{
	CMFCDynamicLayout * layout = GetDynamicLayout();

	if (layout)
	{
		CSize size = layout->GetMinSize();
		CRect rect(0, 0, size.cx, size.cy);
		AdjustWindowRect(&rect, GetStyle(), FALSE);
		lpMMI->ptMinTrackSize.x = rect.Width();
		lpMMI->ptMinTrackSize.y = rect.Height();
	}

	CDialogEx::OnGetMinMaxInfo(lpMMI);
}

其中 CMFCDynamicLayout::GetMinSize() 获取到的即为对话框的初始大小。

2. 通过 SetMinSize 设置初始大小为 CSize(0, 0)

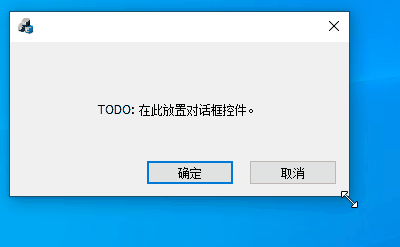

设置对话框初始大小为 CSize(0, 0)， 只要对话框大小大于 CSize(0, 0) 就不会出现控件被挤出窗口的问题

BOOL CMylDlg::OnInitDialog()
{
    ...

    CMFCDynamicLayout * layout = GetDynamicLayout();
	layout->SetMinSize(CSize(0, 0));
}

当然以上两个方法可以结合起来， 在 OnInitDialog 中设置窗口最小大小为一个指定值，而不使用资源编辑器中设计的大小。

WTL

值得一提的是，在 2018 年 WTL 也对 DynamicLayout 也提供了支持，将对话框继承于 CDynamicDialogLayout ，并在 OnInitDialog 中调用 InitDynamicLayout 即可

class CMainDlg :
	public CDynamicDialogLayout<CMainDlg>
	...
{
	// void InitDynamicLayout(bool bAddGripper = true, bool bMinTrackSize = true)
	LRESULT OnInitDialog(UINT /*uMsg*/, WPARAM /*wParam*/, LPARAM /*lParam*/, BOOL& /*bHandled*/)
	{
		//
		//
		InitDynamicLayout(true, true);
	}
}

其中 InitDynamicLayout 的参数含义为：

• bAddGripper 是否显示 Gripper，右下的拖动手柄
• bMinTrackSize 是否限定窗口最小尺寸
