海康 H264 流分析

目标

本文记录通过海康 SDK 从 IPC 获取视频流数据并从中提取 H264 数据的过程
海康 IPC 的视频采用的是 H264 编码并打包成了 PS 流，下面先了解一下相关基本概念

基本概念

TS 和 PS 是 MPEG-2 定义的容器格式，用于存储音视频数据。

TS - Transport Stream

TS 采用固定包长度，当传输时由于误码破坏了部分 TS 包的同步信息时，接收端可以通过计算恢复同步，所以 TS 一般用在信道环境较恶劣的情况。

PS - Program Stream

PS 包长度不固定，较多用于存储，或者信道环境较好的传输中。
PS 由一个或者多个 PES（Packetized Elementary Streams）组成

ES - Elementary Stream

ES 是音、视频信号经过编码器输出后得到的基本码流，只包含一种内容。
将 ES 打包后即可得到 PES，打包后同样只包含一种数据。

获取数据

按照以下步骤获取数据：

1. NET_DVR_Init
2. NET_DVR_Login_V40
3. NET_DVR_RealPlay_V40 并设置 OnRealplayData 回调
4. 在 OnRealplayData 中传入的 type == NET_DVR_STREAMDATA 的 buffer 即为视频数据

分析

每次拿到的数据从几十字节到 5 KB 不等，数据中有明显的 PES 包头 00 00 01 第四个字节表示包类型：

• BA: first block
  header_size = 14, data_size = header[13] & 0x07
• BB: system header
  header_size = 6, data_size = header[5]
• BC: program stream map
  header_size = 6, data_size = (header[4] << 8) + header[5]
• C0 ~ DF: audio data
  header_size = 6, data_size = (header[4] << 8) + header[5]
• BD: hik private data
  header_size = 6, data_size = (header[4] << 8) + header[5]
• E0 ~ EF: video stream
  header_size = 6, data_size = (header[4] << 8) + header[5]

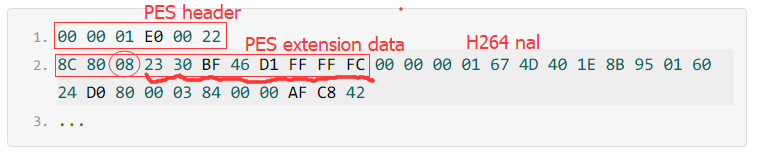

从 E0 类型的 PES 的包中获取到的数据（data）进一步拆分，举例说明：

00 00 01 E0 00 22
8C 80 08 23 30 BF 46 D1 FF FF FC 00 00 00 01 67 4D 40 1E 8B 95 01 60 24 D0 80 00 03 84 00 00 AF C8 42
...

data size = (0x00 << 8) + 0x22

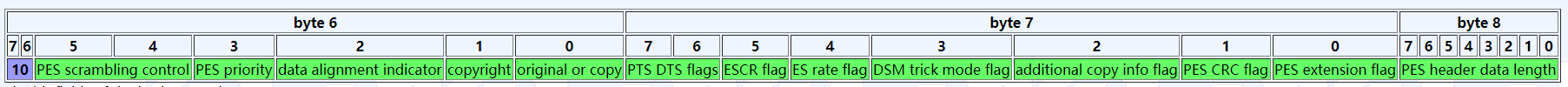

data header size = header[8]
