用 Cesium JS 加载建筑 3dTiles

随着现代浏览器的普及，在 WebGIS 应用中，越来越多的场合需要对城市建筑模型进行展示，目前较流行的解决方案有：

1. Cesium 的 3DTiles
2. Mapbox-gl 的 vector source 根据 height 拉伸
3. ArcGIS

本文讨论 Cesium 的 3DTiles，什么是 3DTiles https://github.com/AnalyticalGraphicsInc/3d-tiles/tree/master/specification

建筑数据来源

shapefile

相关行业一般采用 shapefile 记录建筑信息，shape 文件中用多边形表示建筑轮廓，附加信息中一般有楼层字段可以得到建筑高度。shape 文件可以用 QGIS 进行查看和编辑。

OSM

openstreetmap 是一个开放地图平台，托管着公开的 GIS 数据，包括建筑，国内的建筑数据相对不全，它有在线编辑器可以自己对建筑信息进行描绘和录入（公开）。与 shape 类似，建筑数据保存的是轮廓和高度（可以通过属性定义建筑屋顶形状，不过目前的数据中基本没有这个信息），相关数据可导出成 OSM 格式。 https://wiki.openstreetmap.org/wiki/OSM_XML

数据转换

shape 转 3DTiles 的方法

• 使用 3dtiles 这是个命令行工具，转换时需要指定高度字段，单位为 m，所以需要将 shape 文件预处理，通过楼层得到高度，转换后的数据没有进行 LOD 处理，渲染大量数据性能差。
• 使用 Cesium ion Cesium ion 是 Cesium 提供的在线数 GIS 据平台，用户可以将自己的数据在线托管，平台提供了 3D 模型转 3DTiles 的功能，操作步骤如下
  • 先将 shape 文件转换成 obj
  • 打包 obj 上传到 Cesium ion 平台，转换成 3DTiles
  • 通过脚本将 3DTiles 下载到本地 这种方法得到的 3DTiles 经过了 LOD 处理，渲染性能好，缺点是不能对 LOD 过程参数进行自定义。

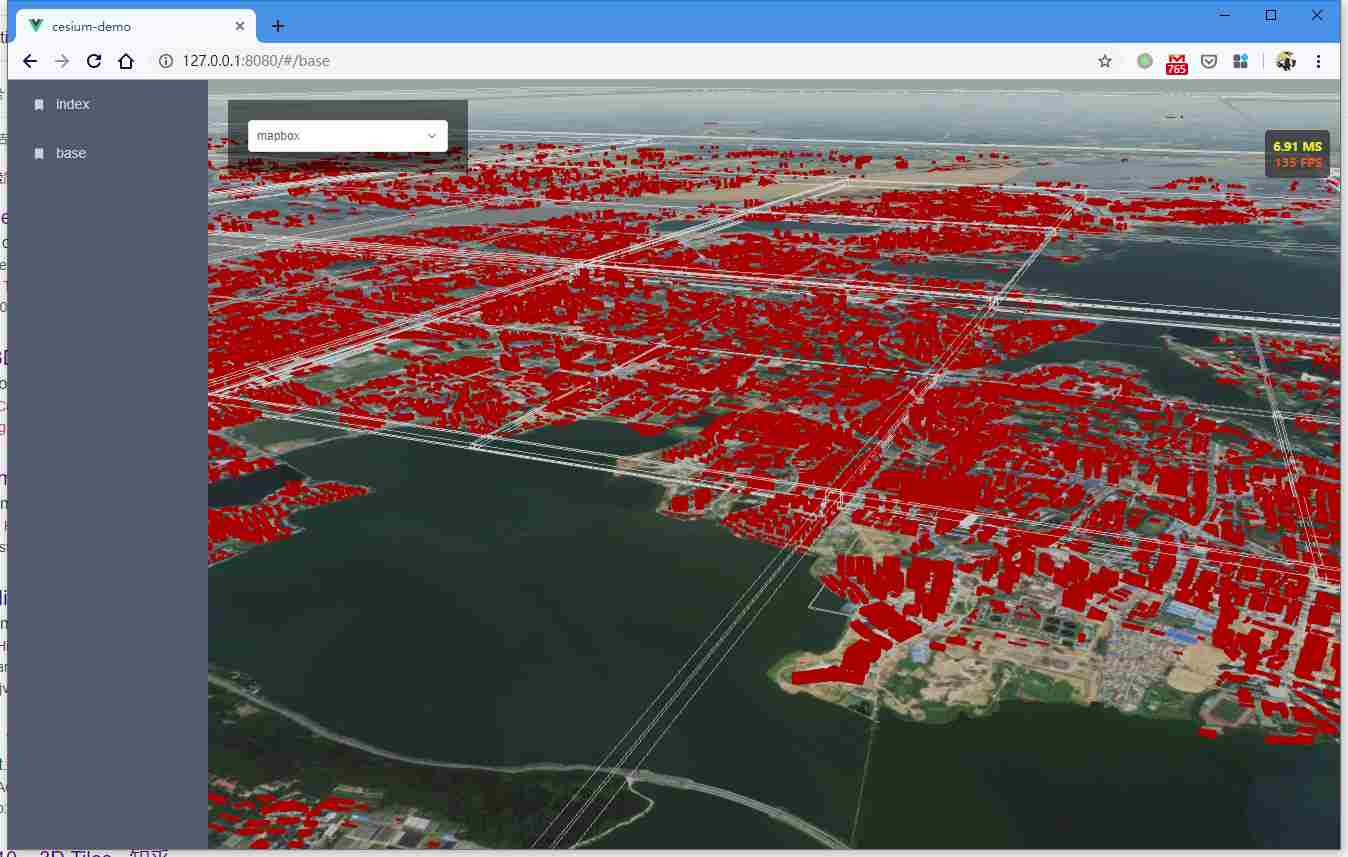

数据加载

https://zouyaoji.top/vue-cesium/#/zh/primitives/cesium-3dtileset https://cesiumjs.org/Cesium/Build/Documentation/Cesium3DTileset.html?classFilter=Cesium3DTileset
